S2500四路服務器設計案例
發布時間：2025-10-06 08:44:44
|
類別 |
通訊主板 |
|
產品所屬行業 |
通信產品 |
|
主要芯片 |
1、騰云S2500 2、DDRIV_SMT_SLOT_DDR4-288P-SMD-GA 3、PEX8796 4、EF2L15BG256B |
|
單板類型 |
服務器 |
|
Pin數 |
50538 |
|
層數 |
20 |
|
最高信號速率 |
25Gbps |
|
其他 |
10G信號、SATA、PCIE3.0、DDR4等 |
|
難點 |

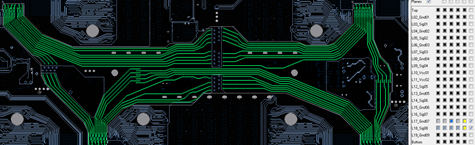

1、布局空間有限，在原有的雙路CPU DIMM之間，還要再騰出一個Switch芯片的位 置，同時還要考慮140幾對PCIE差分線的出線空間； 2、四個主芯片之間的25G互聯信號只能使用2層走線連接，線寬太細，損耗較大； |
|
我司對策 |

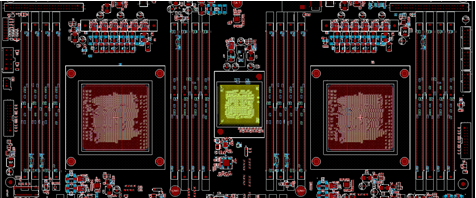

1、通過評估CPU DDR部分的出線，盡量壓縮CPU到兩側DDR4 SODIMM的距離，減小整個CPU模塊占的空間； 2、優化左右兩邊其它小模塊的位置，將CPU模塊左右各向板邊移動,中間騰出SWITCH的位置及足夠的PCIE出線空間；

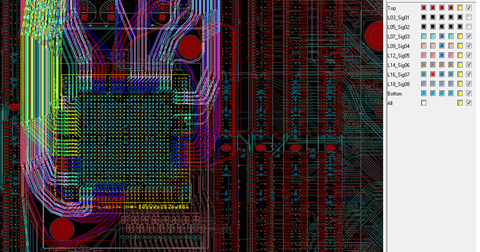

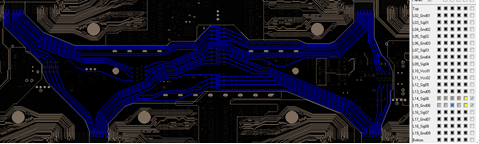

3、走線層面優化：BGA在Top面，結合信號Pin所在位置，采用stub最短的層面出線； 4、優化過孔反盤：通過SI仿真進行信號分析，得到最優化的反盤區域大小； 5、增加線寬，降低損耗：走線做隔層參考，在保證阻抗的情況下，加大線寬，降低損耗；
|
