PCBA板中神秘消失的鑼槽
發布時間：2025-11-03 16:57:18
高速先生成員--王輝東
一個人之所以孤單,是心中沒有住著一個人。
一個人之所以寂寞，是因為心中的人沒有在身邊。

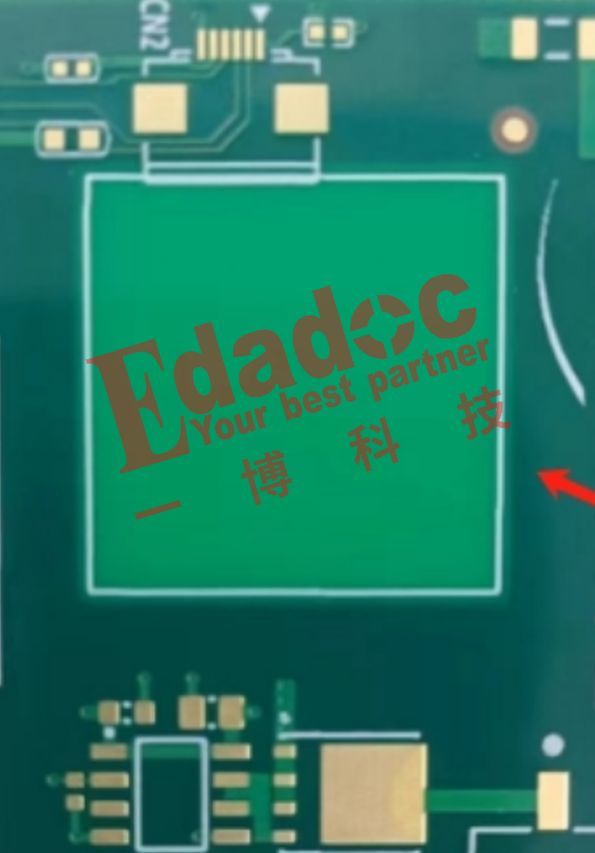

深夜，趙理工盯著剛收到的 PCB 板，冷汗順著額角往下淌 —— 那塊標注 “緊急交付” 的PCB板，板內本該銑出的鑼槽，居然像被人忘了喂飯的貓，光禿禿的連道印子都沒有。更要命的是，林如煙的腳步聲正從走廊盡頭傳來，那高跟鞋敲地的節奏，比 PCB 板的阻抗測試還讓人神經緊繃。
“趙！理！工！” 林如煙的聲音裹著寒氣飄進來，手里攥著的器件盒 “啪” 地砸在桌上，“你自己看！這器件有下沉需求，沒銑槽怎么下沉？難道讓它在板上跳芭蕾？”
趙理工梗著脖子把 PCB 板推過去：“圖紙上銑槽標注在PDF文檔里，PCB工廠沒注意……”
“沒注意？” 林如煙突然笑了，笑里藏著的 “殺氣” 比熱風槍溫度還高，“上周你說我畫的接地層像‘迷宮地圖’，這周就給我整出‘無槽板’。趙理工，你是不是覺得我林如煙的名字里帶‘煙’，就能把生產事故吹沒了？”
“如煙，我在PDF里面有詳細的標示，但是gerber文件里面絲印層有標示，線路層有禁布。工廠應該能發現”趙理工瞟了一眼林如煙，小心翼翼的說道。

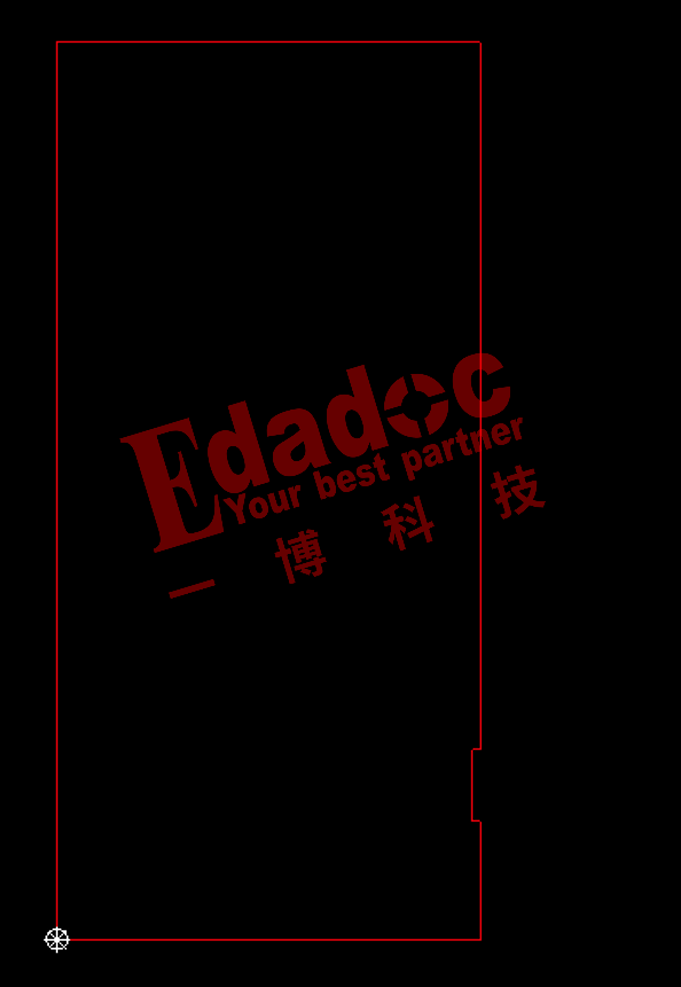

如下圖，外形層沒有標示：

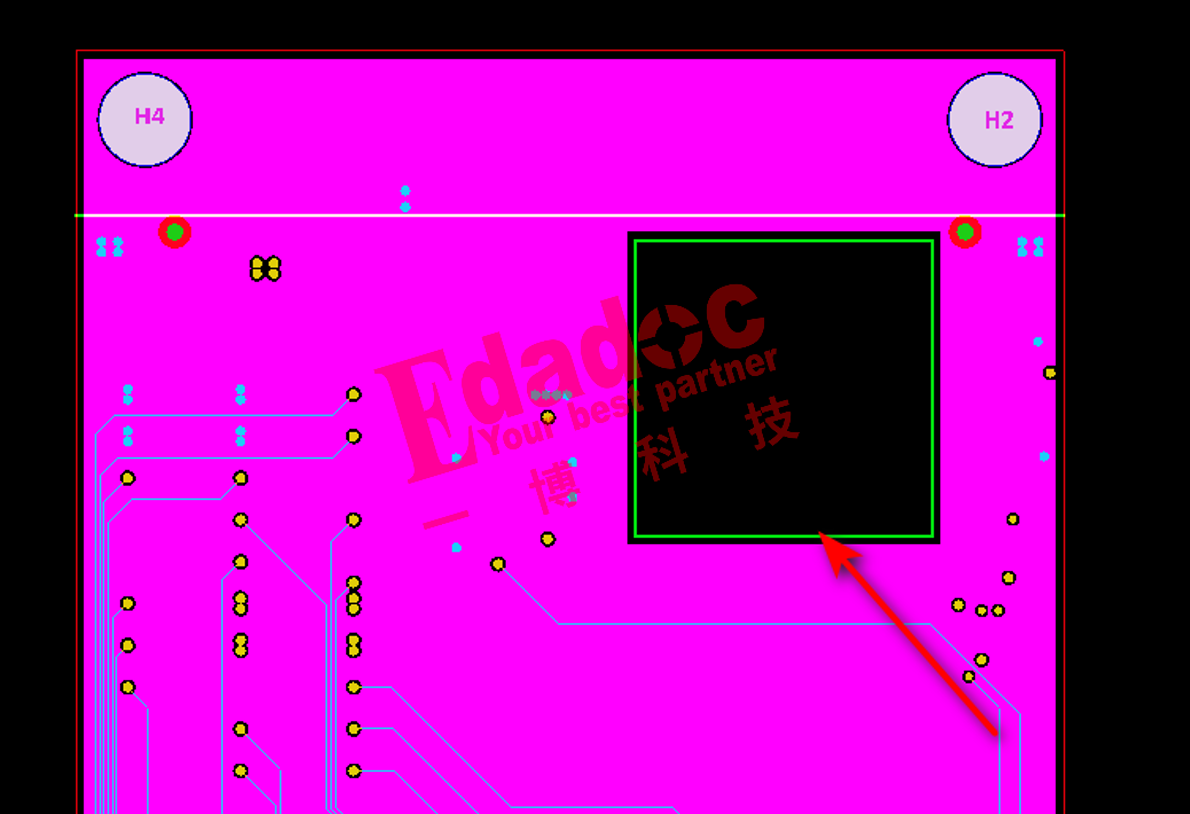

絲印層有標示：

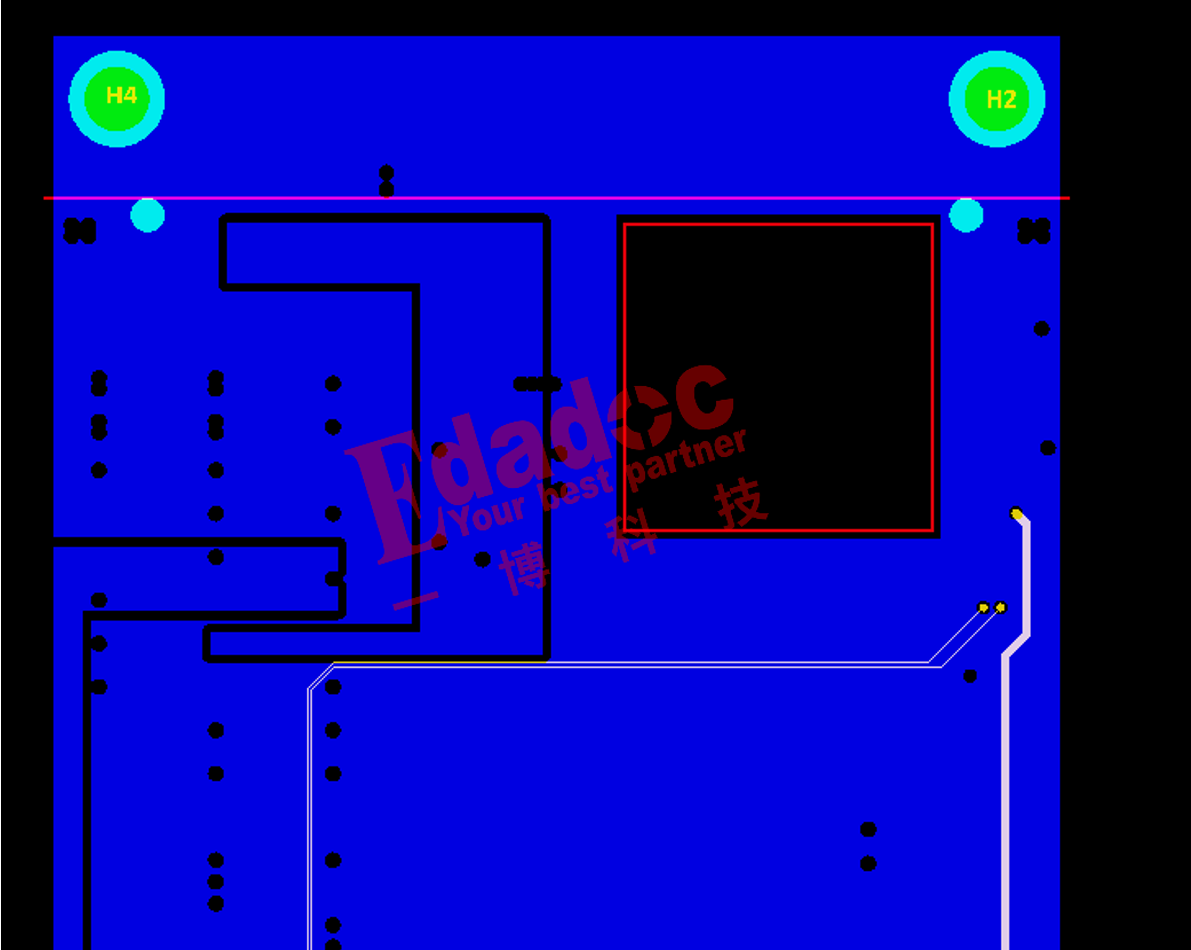

線路層做了禁布：

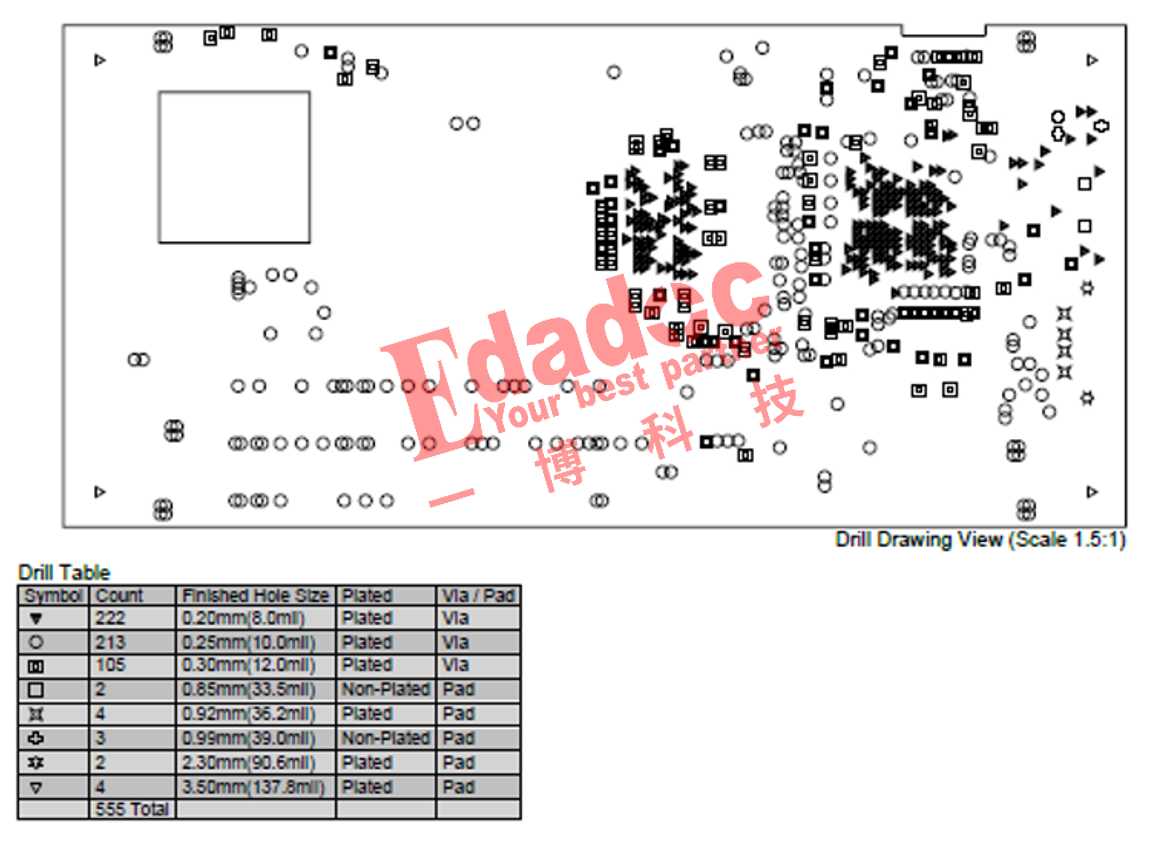

“別整那些沒用的，自己錯了就要好好檢討，做人要有擔當，不要說扯別人。PCB的鑼槽最好在Gerber文件里面的outline層和分孔圖層要標示出來，標示在PDF圖紙上，遺漏的風險特別高。”林如煙盯盯著趙理工說道。
兩人的爭執就像焊錫膏遇高溫，瞬間就升騰起一絲煙霧。
“如煙，現在說這些沒用，” 趙理工突然壓低聲音，指了指窗外，“客戶明天就要來驗收，這批次 50 塊板全沒銑槽，要是被發現……” 他故意頓了頓，模仿恐怖片里的音效，“咱們倆可能要一起去倉庫‘面壁思過’—— 順便幫倉庫大叔理理積壓的舊 PCB 板。”
林如煙的肩膀明顯垮了一下。她當然知道后果，那客戶是出了名的 “鐵面判官”，上次因為一顆電阻焊偏了 0.05mm，當場讓工程師把整批板扛回去重做。她深吸一口氣，拿起 PCB 板對著燈光看：“銑槽深度 1.6mm，長寬都是 18mm，要是現在返工……”
“我算了下，現在返工還來得及，” 趙理工突然湊過來，兩人的頭差點碰到一起。
他從抽屜里翻出一張皺巴巴的圖紙，指著上面的標注，“其實我早上發現問題后，已經聯系了生產部，他們正在幫忙返工，就是要等兩個小時。”

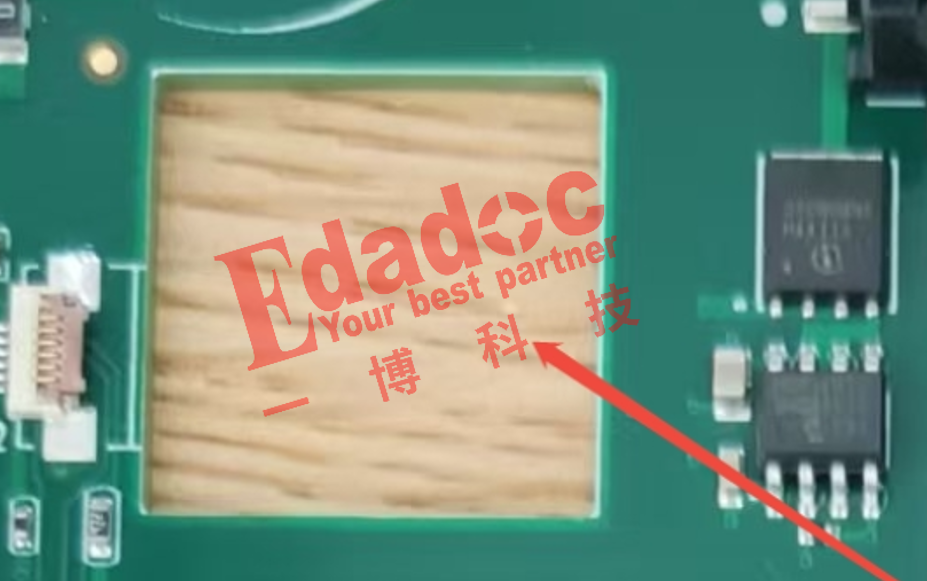

按照字符層中的正方形來開孔制作如下圖，尺寸按18*18mm，公差按+/-0.1mm管控。
林如煙挑眉：“那你剛才不早說？”
“你剛才那架勢，像要把 PCB 板當暗器扔我臉上，我敢說嗎？” 趙理工突然笑了，從口袋里掏出一顆巧克力，“上次吵完架你說想吃的黑巧，我在樓下便利店買的，就是有點化了……?”
兩人相視一笑，之前的火氣像被剛剛過爐的PCBA，高溫退卻，只剩下電路板般的溫暖。那天晚上，他們一起在車間等返工銑槽，趙理工教林如煙用電子顯微鏡看銅箔紋理，林如煙則教趙理工怎么快速定位圖紙標注，偶爾還會因為 “這個過孔該打 0.2mm 還是 0.3mm” 拌兩句嘴，但語氣里全是藏不住的默契。
第二天客戶驗收時，客戶一個勁的夸這批次板的細節處理比之前更到位，PCB 板順利通過測試。
陽光透過窗戶照在 PCB 板上，熠熠生輝。林如煙突然發現，她和趙理工的感情，其實就像這塊 PCB 板 —— 偶爾會有 “銑槽遺漏” 的小插曲，但只要愿意溝通，那些曾經的爭執和矛盾，最終都會變成讓彼此更契合的 “完美焊點”。
