PCB上連接器插不進去，客戶說你用力
發布時間：2025-03-03 15:43:58
高速先生成員--王輝東
三月的玉蘭花開了，她盛開在春日的暖陽里，花簇擁枝頭,皎潔無瑕,是春日里最溫柔的風景線，無綠亦無愁，潔凈美好，如初見亦如初戀。
玉蘭靜若處子，忙里偷閑，正看著窗外玉蘭花，想著人生若只如初見，公子翩翩。
突兀的電話鈴聲響起，把玉蘭從和老公初戀的甜蜜回憶中拉回了現實里。
電話是客戶牛二打來的。
牛二說有個板子很著急，物料已經送到PCBA工廠去。
幫忙趕緊上線。
玉蘭說按排。
物料到了工廠，首先做了來料檢查，核對BOM無問題，與實物板對比異常出現了。
有一個物料的連接器插不進去。

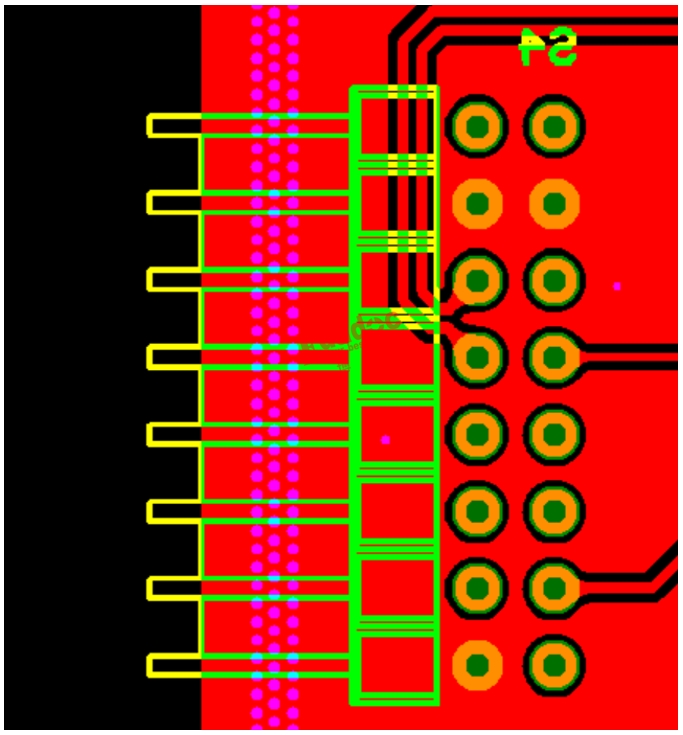

板上有個連接器，現在孔徑0.75mm。

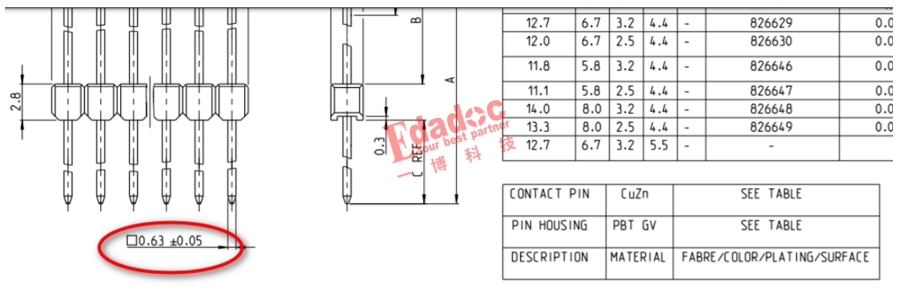

連接器的寬度信息（data sheet）16個腳的雙排連接器。
方腳的連接器寬度0.63mm，大家覺得PCB板上的元件孔建大尺寸合適呢，后來客戶急了，插不進去，那就想辦法用力插進去。

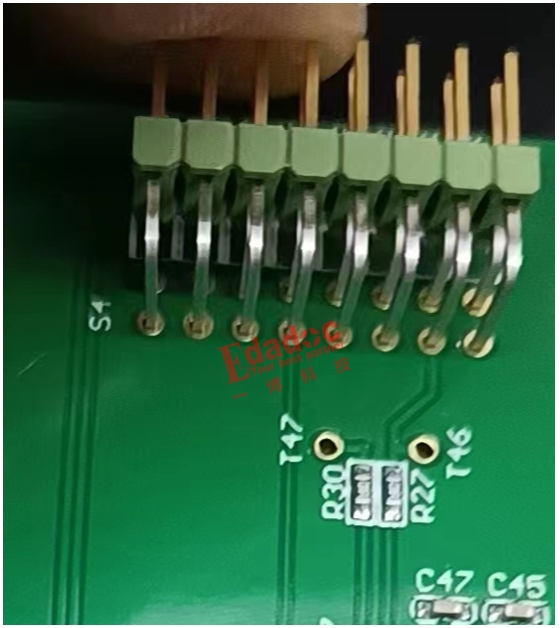

下面的連接器大家說能砸進去嗎。
玉蘭瞬間就感覺我們PCBA焊接充滿了煙火氣，大錘砸小錘敲，實在不行回爐燒。
玉蘭找人計算了一下，0.63mm的方腳，最小的元件孔孔徑是0.90mm。
現在客戶設計的是0.76mm，尺寸差的有點多。
這要怎么辦呢，正在惆悵之間，只見一道靚麗的身影風風火火闖了進來。
玉蘭抬眼一看，來人正是人見人愛的小精靈饒蕭蕭。
玉蘭不由得心頭一喜，趕緊把情況向饒蕭蕭一說。
蕭蕭丹鳳眼微微一閉，輕嘆一口氣，是時候上我們大殺器了。
玉蘭心中一驚，我們還有秘密武器。
蕭蕭咯咯一笑，有請謝工閃亮登場。
謝工拿著無敵風火輪就來了。
你能看清楚謝工在做什么嗎
這就是我們6大焊接廠的隱秘崗位，磨針工程師。
不到萬不得一，大家最好不要起用他。
這個16腳的雙排連接器，謝工像繡花一樣，修來修去，耗時又費力，關鍵是如果孔和腳相差太多，針磨太細，影響可靠性，只能救急用，不能當常規流程生產。
事后，牛二拿到板子，調試成功，皆大歡喜。
除了不停感謝玉蘭和蕭蕭救了自己，他還要自我總結。
正方形和長方形的連接器，最寬的地方是對腳線，不能只量寬度，否則插不進去。
