距離一樣時，你們知道兩對過孔怎么擺串?dāng)_最小嗎？
發布時間：2025-02-24 16:22:48
高速先生成員-- 黃剛
不知道大家有沒有發現，高速先生隔三差五就喜歡寫寫過孔的文章。當然喜歡是其次，最主要的是過孔設計不好真的很容易出問題，反過來說，設計好的話就真的性能很好。之前的文章中，例如（鏈接《過孔的設計孔徑是真的很重要，但高速先生也是真的不關心》）描述了單對過孔自身的設計對性能的影響。那我們這篇文章就來講講如何做好兩個過孔之間的串?dāng)_這個老大難的問題哈。

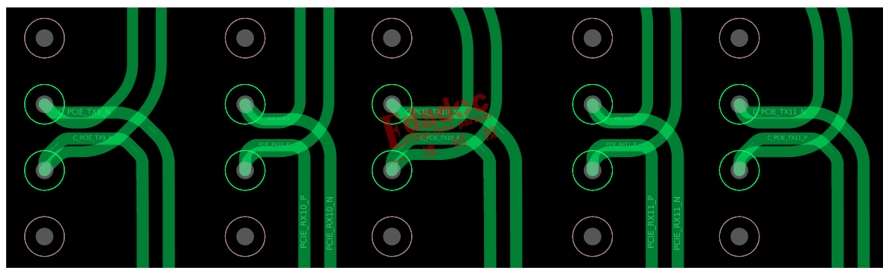

相比于信號質量本身受到很多因素的影響，導致設計無從下手。串?dāng)_不就很簡單嗎？只要拉開距離了，串?dāng)_問題不就解決了嗎？說得好，和走線一樣，只要拉開距離了，串?dāng)_就一定會變小。關鍵是難就難在有那么多空間給你拉開距離嗎？現在的產品走線密度都大到離譜，高速信號賊多，也就意味著過孔也會很多，一多了自然距離就肯定會近。就好像雷豹最近遇到的這個高速過孔扇出問題。如下所示，從芯片扇出的高速信號在外面打孔換層，由于板子高速信號很多，距離很密，過孔與過孔之間的距離就只能做到這樣了。

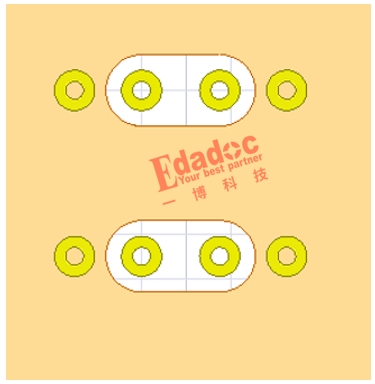

雷豹到現在為止也學了好幾年的高速仿真了，也懂得去通過提取3D模型進行仿真。三下五除二的就把這個項目的等效過孔串?dāng)_模型建出來了。

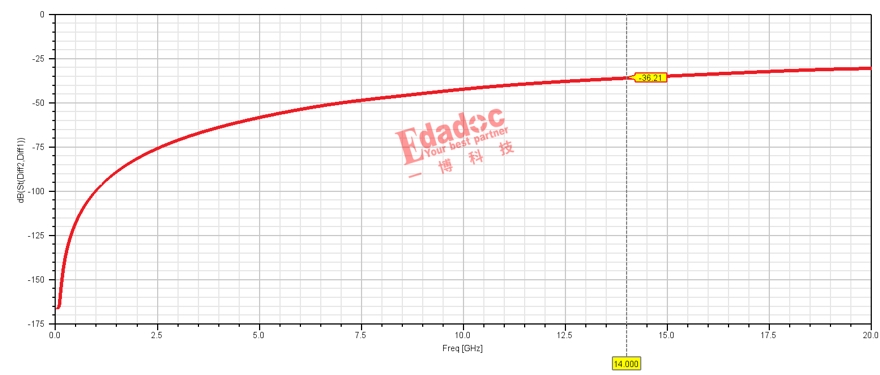

對于28G的高速信號來說，串?dāng)_仿真下來的結果不好不壞，在36dB上下，正常這個串?dāng)_的量級也基本上沒太大的問題。之前的很多項目的過孔設計也差不多是這樣處理的，最終產品功能也還好。

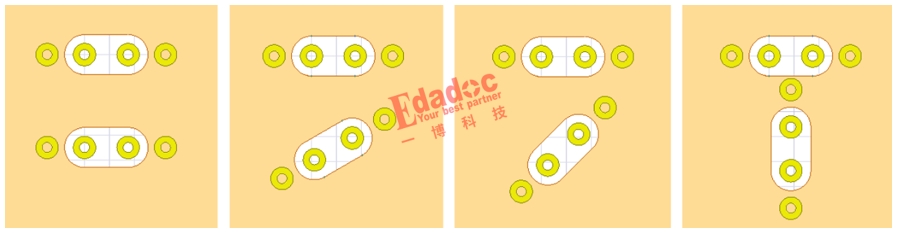

項目感覺也差不多就這樣交差了，不過雷豹想順帶借著這個項目來研究一下過孔串?dāng)_還有沒有其他優化的方法。研究了半天，除了把過孔距離拉大，也沒想到其他更好的方法了。于是就過來請教Chris，看看有沒有其他有效的方案。Chris看了下雷豹建的模型，就是簡單的兩對過孔水平的放置，的確根據項目本身的密度，也沒有太多的空間拉開距離。于是自己捋了捋心中的理論知識，立馬指導下雷豹，讓他試試沿著一對過孔的中間做以下幾個旋轉的模型試試。例如下面那對過孔沿著中心進行旋轉30度，45度和90度的旋轉，如下所示：
雷豹看著上面Chris提出的方案，尋思著，原始不旋轉時感覺距離還更大一點，旋轉完之后距離還小了，串?dāng)_還能變好？
礙于Chris的面子，雷豹只能先按照這個旋轉的方案分別建出不同角度的過孔模型，然后逐一進行仿真。媽呀，不仿不知道，一仿嚇5跳。

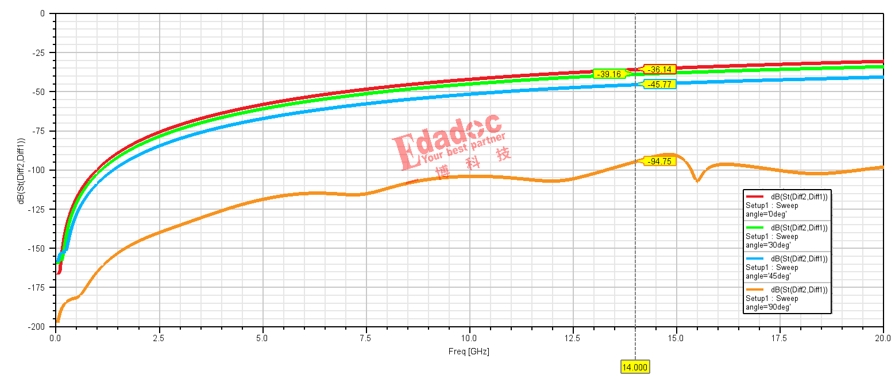

不旋轉時串?dāng)_為36dB，旋轉30度時串?dāng)_為39 dB！旋轉45度時串?dāng)_為45 dB！！
旋轉90時的串?dāng)_居然……快到100 dB了，基本上是等于拉開幾公里那么遠的串?dāng)_量級了。
雷豹很震驚，怎么看起來旋轉后的過孔距離還更近了，尤其是90度的時候，基本上有一個過孔都貼到另外一對過孔邊上了，串?dāng)_反而是超級超級小？Chris不語。只是一味的點點頭。并讓雷豹好好的結合這幾年學過的理論知識想想看，任何一個看似和想象不符合的仿真結果，其實都只是理論知識不到位而已哈！
雷豹大概思索了半個小時后，恍然大悟，哦！！！原理是這樣的啊！
